系统组成：
系统框架：钢质喷塑框架、两层设计、设计有安全楼梯、安全护栏、防滑板等。
系统静设备：不锈钢筛板精馏塔、不锈钢塔顶冷却器、再沸器、预热器、原料罐、回流罐、产品罐、真空罐、塔底产品罐等。
系统动设备：原料液泵、产品泵、回流泵、循环泵、真空泵、加热管等。
检测传感器：压力变送器、液位传感器、玻璃转子流量计、温度传感器、电度表、水表等。
执行机构：三相可控硅调压？椤⒌ハ嗫煽毓璧餮鼓？椤⒈淦灯鳌⒌绱欧У。
节造柜系统：工业琴式盘台节造柜、带嵌入式电脑工位、DCS节造系统。
软件系统：实训操作监控软件、配套尝试领导书、三维仿真操作查核软件。

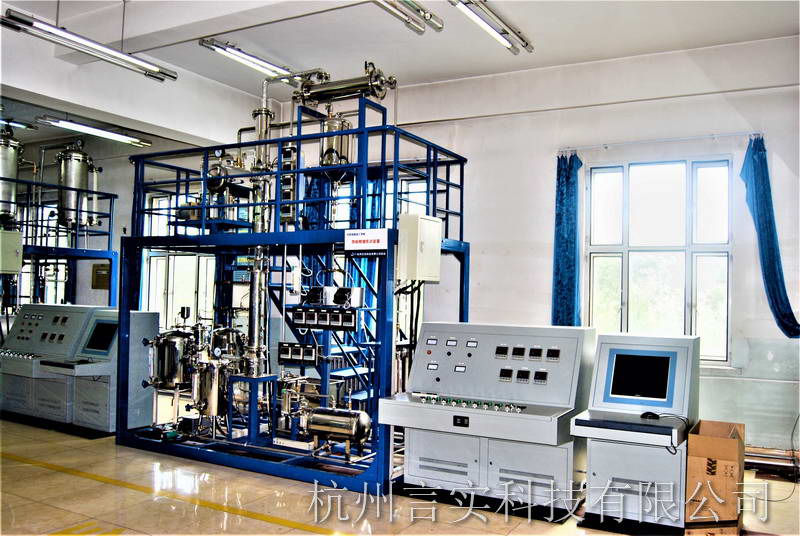

化工总控工培训与较量装置--常减压精馏实训装置系统由化工总控工培训与较量装置--常减压精馏实训装置实训对象，钢质装置框架；当场仪表电器操作台；倾角嵌入式当场推算机节造台；当场智能仪表节造上位监控软件（以工控组态软件为平台）；表置配套设备等组成
装置职能：
1.重要用处：
(1)能在全回流不变状态时测定全塔效能机能和陆续进料时部门回流操作；
(2)能实现回流量调节，冷凝系统水量及塔温调节，进料预热系统调节；
(3)能进行机泵、电加热设备、容器、塔器等设备操作；
(4)能别离进行单塔陆续常压精馏和陆续真空精馏操作，造得产品，可对学生进行实训操作查核；
2．可实现多种技术的培训：
(1)间歇精馏岗位技术：再沸器温控操作；塔釜液位测控操作；采出液浓杜纂产量联调操作；
(2)陆续精馏岗位技术：全回流全塔机能测定；陆续进料下部门回流操作；回流比调节；冷凝系统水量及水温调节；进料预热系统调节；塔视镜及分配罐情况节造；
(3)精馏现场工控岗位技术：再沸器温控操作；塔釜液位测控操作；采出液浓杜纂产量联调操作；冷凝系统水量及水温调节；进料预热系统调节；塔视镜及分配罐情况节造；
(4)质量节造岗位技术：全塔温度、浓度散布检测；全塔、各液相检测点取样分析操作；塔流体力学机能及筛板塔气液鼓泡接触节造；
(5)化工仪表岗位技术：计量泵、微调转子流量计、差压变送器、热电阻、无纸纪录仪、声光报警器、调压？榧案骼嗟背〉芍刚氡淼鹊氖褂；单回路、串级节造和比值节造等节造规划的执行；
(6)当场及远程节造岗位技术：现场节造台仪表与微机通讯，实时数据采集及过程监控；总控室节造台DCS与现场节造台通讯，各操作工段切换、远程监控、流程组态的上传下载等。
技术指标：
工作电源：三相五线380V±5% 50Hz
表形尺寸：3700×2200×3200mm
节造柜：1650×1000×1300mm
整机容量：＜27KVA
