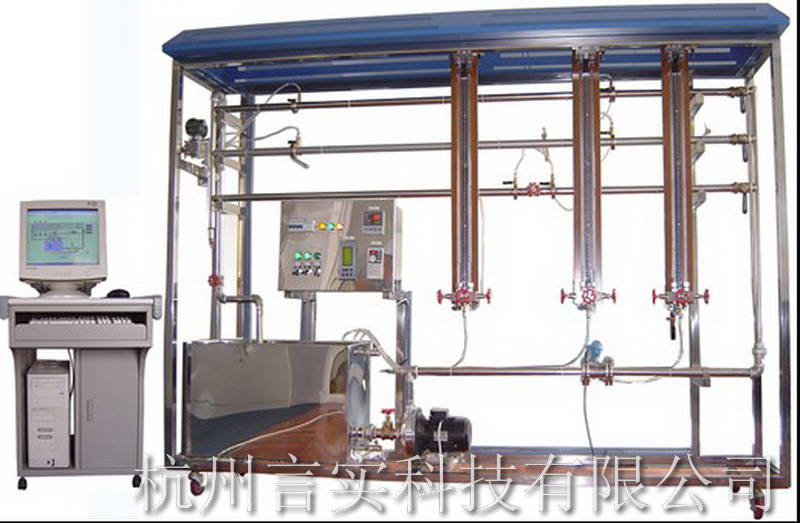

系统组成：
尝试装置由阻力测定尝试对象、电控箱、上位节造数据分析处置软件四部门组成。
装置职能：
1.尝试装置能全面相识流体流动过程中所涉及的流体阻力尝试步骤、流量计、倒U型压差计及电容式差压变送器的操作使用步骤。
2.管阻力（光滑管、粗糙管）部门阻力测定尝试，喘流区λ与雷诺数Re的关系。
3.测定光滑管、粗糙管摩擦系数与雷诺数Re之间的关系。
4.测定阀门的部门阻力系数。
5.丈量恒定转速下泵的扬程（H）、轴功率（N）以及总效能（η）泵个性曲线。
6.配置先进的数据监控和处置软件，界面敦睦、直观、丰硕，可能实现手工和推算机自动采集两种操作方式。
7.设备框架和管路选取不锈钢造作，两种尝试集成到一个设备中，整体紧凑美观靠得住。
装置特点：
1.雷诺数的数据领域宽：4×103～7×104。
2.尝试选取循环水系统，节约尝试用度。整套设备出去特殊资料表均选取工业用304不锈钢造作，所以不锈钢设备均进行不锈钢精密抛光处置，体现了整个装置的工艺美满性。由于所有设备均选取不锈钢造作，从而彻底预防了设备的铁锈算帐守护工作。
3.动力系统选取静噪机能良好、动态泵压机能不变的轻型不锈钢卧式单级离心泵，尝试动态压力不变。
4.光滑管选取食品光滑管资料，粗糙管选取镀锌管，尝试对比成效显著。
技术指标：
雷诺数Re：4×103～7×104，管径θ32mm
离心泵额定流量：6m3/h，扬程：17.8m
表形尺寸：2650×500×1950mm
