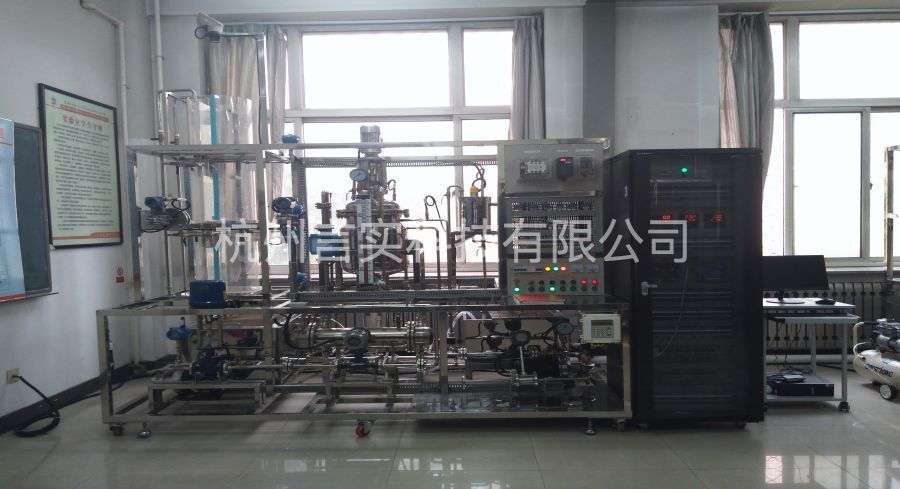

HDU3000-8典型化工流程过程节造实训装置
功夫：2024-09-05 09:56:46 浏览次数：650
一、实训装置系统组成
1、典型化工釜式反映化工流程出产单元过程节造尝试对象及一次检测传感器。
2、典型化工流程自动化仪表及节造实训装置系统上位节造系统（智能仪表、智能远程数采、西门子S71200PLC等三种节造系统）.
3、工控平台软件系统、配套节造系统尝试软件。
二、装置系统尝试对象装置介绍
实训节造对象以化工釜式反映化工流程出产单元工艺流程为布景进行柔性刷新，蕴含加热炉、压力容器、液位容器、换热器、反映釜、泵等；可利用现场阀门与管路实现对象间的组合与分隔，可在单套实训对象上同时运行至少四个独立节造系统；流量检测装置有电磁流量计、转子流量计和涡轮流量计；液位检测装置有电远传磁翻转液位计、压力液位变送器；温度检测装置有PT100热电阻；压力检测有扩散硅压力变送器电容式压力变送器等丈量等方式。
实训节造对象装置提供变频调速及电动调节阀实现泵流量的调节。
实训装置提供至少多个用于组建联锁；は低车募觳庥虢谠斓，可在本实训节造对象装置实现至少10个温度、压力、流量和液位的单回路节造，并可实现各类复杂节造规划。如：温度、压力和流量的串级节造；流量、液位间均匀节造实训；流量比值节造、选择性节造和纯滞后节造等。
节造对象：由不锈钢储水箱、有机玻璃三容水箱（上中下三只串接）、￠200X400复合加热水箱(可起落、惯性常数可调节、加热功率1.5KW)、50L工业反映釜：不锈钢，高径比别离为2: 1（内胆配置冷却盘管、耐压＜0.6MPa、夹套加热方式为热水加热，加热功率3.0KW，带搅拌电机及及浆叶式搅拌浆）；板式换热器；纯滞后盘管组成。其中重要对象的进水管路的切换阀选取优质的电磁阀，能够实现手动开关和推算机直接节造开关。
三、实训装置系统上位节造系统
节造柜系统：选取通明玻璃门尺度工业节造柜，钢造喷塑造作，内装有电源节造系统板，智能仪表节造板、远程数据采集节造系统板、西门子S71200PLC节造系统板、信号转接接口面板等组成，可实现节造系统多样化，方便学生进行多样化节造系统的实训训练。
装置设相信号转接接口板，可将节造对象中的仪表信号和电气信号转移到信号接线板上，转接两路信号，一路给学生自由衔接尝试，一路直接和DCS节造系吐洮接，方便学生进行DCS节造系统与HDU3000-8信号的衔接和节造。转接系统提供AI、AO、DI、DO等传感器检测及执行器节造信号接口，便于学生自己连线组成分歧的节造系统。尝试者通过安全型接插式导线将尝试板与信号板之间进行分歧的配线，以实现过程节造各类尝试。同时还提供DCS节造系统扩大接口。
四、实训装置系统可实现实训项目
1、传感器检测装置使用尝试
(1)扩散硅压力变送器装置丈量尝试
(2)液位变送器的丈量及传感器的校对尝试
(3)流量传感器的装置丈量尝试
(4)Pt100温度传感器装置丈量尝试
(5)温度变送器装置丈量使用尝试
2、综合型与设计型尝试
(1)单容水箱液位数学模型个性尝试
(2)双容水箱液位数学模型个性尝试
(3)单容水箱液位PID节造尝试
(4)双容水箱液位PID节造尝试
(5)管路流量定值节造尝试
(6)管路压力定值节造尝试
(7)反映釜温度定值节造尝试（动态）
3、复杂型节造尝试
(1)高低水箱液位串级节造尝试
(2)水箱液位与管路流量串级节造尝试
(3)流量比值节造尝试
(4)大滞后过程预估赔偿器尝试
4、进阶创新型过程节造工程训练实训
